Ремонтируем ЖК-монитор Acer AL1916 и выясняем, как разобрать монитор без лишних неприятностей?

Данный «труд» описывает разборку и простейший ремонт монитора Acer AL1916.
Так как я в нашей конторе руковожу отделом инсталляций, то отвечаю и за поддержку, гарантийное и послегарантийное обслуживание объектов. К нам периодически поступает много сообщений о неисправности самой разной техники. Большую часть мы стараемся ремонтировать на месте у заказчика, но удается не все и часть мы отвозим в свой сервис. Но раз есть сервис то все неисправности, всего относящегося к электричеству в офисе и дома у сотрудников валятся тоже к нам.

Принесли на днях мне монитор Acer AL1916, добросовестный трудяга, формата 5/4 разрешением 1280х1024 точки. На мой взгляд, вещь для дома устаревшая, но вполне подходящая для офисной эксплуатации.
Неисправность описали просто: «Вчера работал, а вот сегодня даже лампочка не загорается…». Проверка показала, что светодиод индикации молчит и ничего не «индицирует». Что означает — нет запуска блока питания.

Содержание / Contents

Блок питания в пациенте встроенный. Ну что же пациента нужно разбирать. Снимаем крышку прикрывающую крепление подставки (2 защелки снизу) и снимаем ее. Откручиваем винты крепления подставки и заодно 2 самореза соединяющие корпус.

Тут же понимаем, что корпус совсем не стремится разделится, на 2 половинки, значит держит что то еще. Так защелки блин, думаем мы, и тихо надеемся, что не клей. Замечу что клей, слава богу, обычно не встречается. Но в моей практике попадался монитор, который до меня кто-то пытался реанимировать, не смог, и поломав почти все защелки при разборке устройства, просто склеил его суперклеем, типа я не я и меня тут не стояло.Ладно, вскрываем. Иметь специальный инструмент для вскрытия защелок корпусов, рекомендованный производителем, под чуть не каждую отдельную модель свой, меня жаба душит. И я придумал, а может и подсмотрел где, свой универсальный вскрыватель.

Не думаю что я первый, и такой уж гениальный, почти уверен, что все радиолюбители для разборки используют нечто подобное. Принцип действия устройства прост, и все о нем уже наверное догадались. Но расскажу, как действую я. Ребром карточки нажимаю на угол устройства, что бы образовалась щель, рассматриваю в какую сторону идет загиб 2-х половинок корпусов (защелки могут быть на лицевой части, а ответный паз на тыльной и наоборот). Завожу в паз уголок карточки так что бы она отодвигала защелку от паза и начинаю проводить карточку так что бы постепенно разъединить все защелки по одной, именно провожу вставленной карточкой а не вставляю каждый раз (я же незнаю точно где защелки).

Карточки в процессе «разборок» изнашиваются, но друзья и коллеги снабжают меня ими бесперебойно.
Начинает получатся.



Итак корпус мы вскрыли. И при определенной сноровке ничего не сломали. Вот те самые защелки и упоры (помогающие защелкам не раскрыться) о которые ломают зубы которые ломают начинающие ремонтники. Хочется отметить товарищи, что карточку не надо загонять в пациента по «самые небалуйся», обычно достаточно 5-10 мм.

Разные производители размещают защелки по разному, конструктив немного различается, но принцип у всех один. Так что если все делать аккуратно, и не торопясь успех нам обеспечен.Кладем монитор экраном на чистую, ровную, гладкую поверхность. Важно чтобы поверхность была именно чистой, ровной и гладкой! Забытый на столе винтик, болтик, резистор или другая мелочевка нанесут непоправимый урон матрице, устранить который не будет никакой возможности.
Видим мы, что внутренности монитора прикрыты металлическим экраном за исключением платы дешифраторов размещенной непосредственно на матрице.

Но к матрице нам пока и не надо. Отклеиваем защитные, экранирующие и просто сборочные наклейки и отключаем все шлейфы. Особо нежно следует отнестись к шлейфу идущему к матрице.

Его отключаем особенно аккуратно: плата дешифраторов обычно тонкая и пайки достаточно нежные.
Если не надеетесь на свою память, то просто сфотографируйте телефоном — что, как и куда подключено, в дальнейшем при сборке очень поможет ничего не перепутать.
Отвернув 4 винта снимаем блок собственно самого монитора и переворачиваем его.

В ходе дальнейших мероприятий я очень рекомендую
убрать матрицу подальше в безопасное место.

В блоке мы видим 2 платы. Та, что побольше, судя по находящемуся на ней сетевому разъему, и есть блок питания, а вторая — маленькая — сам монитор, как таковой. Откручиваем винты крепления обеих плат, снимаем и разъединяем их. Переворачиваем блок питания и видим очень вероятную причину наших бед, ну или как минимум одну из причин.

Как говорил герой М.А. Булгакова, осетрина бывает только первой свежести, она же и последняя. Так вот, если кто не знает, крышки конденсаторов (оговорюсь, исправных конденсаторов) бывают только плоскими, но никак не выпуклыми.
Да-да, товарищи, я знаю, что плоская крышка конденсатора не говорит о его исправности, НО выпуклая крышка однозначно вопит, что кондер труп.

Неисправные детали в пациенте нам не нужны так что, меняем все вспухшие конденсаторы.

При замене конденсаторов важно соблюдать полярность, и конечно стоит ставить те же номиналы, которые установил изготовитель, но если точно таких же нет, можно их чуть завышать. У меня, например, в момент этого ремонта кончились 1000mf x 10v. Да не дело знаю, но 1000mf x 16v будут работать ничуть не хуже. Обратим внимание, что именно завышать номиналы можно (в разумных пределах), а вот ставить на тоже место 1000mf x 6,3v совершенно не желательно.

Слышу голоса из зала, что 10-ти вольтовы кондеры стоят по шине 5 Вольт и 6,3 Вольта тоже нормально. Но вот я предпочитаю наличие запаса хотя бы 3-4 вольта (для низких напряжений) и производители со мной обычно согласны. Да, наши китайские друзья могут и сэкономить, но это же не наш выбор. Нам нужно качество!
Для больших напряжений шаг номиналов шире, там все проще. Остальные «неопухшие» электролитические конденсаторы очень желательно проверить тестером ЭПС (ESR). Если такой возможности нет, то «рекомендации лучших собаководов» — замените ВСЕ электролиты блока питания.

На данной плате их осталось всего 2. В моем случает возможность проверки ЭПС была и я установил, что «высоковольтная банка» 100mf x 400v совершенно исправна, а вот маленький кондерчик 22mf x 50v, стоящий в обвязки ШИМ, тоже «высох», хотя на вид был совершенно целый.

Далее проверяем тестером сопротивление входов питания на мониторной плате. Если обнаруживаем КЗ ищем причину, нет КЗ и славно. В данном случае КЗ нет, значит можно подключать БП к мониторной плате, возвращать на место все шлейфы и включать монитор (естественно пока не собирая полностью). Первое включение я всегда провожу «через лампочку», то есть в разрыв фазного проводника у меня на испытательном кабеле включена лампа 200В х 60Вт.
Пользование этой несложной «прибамбасиной» позволит Вам увидеть неисправность блоке питания, и не дожечь проблемы, еще незамеченные. Принцип действия до банальности прост: «Если при запуске устройства лампа загорелась, или нить сильно накалилась, наверняка есть проблемы». При запуске мощных импульсных БП возможна КРАТКОВРЕМЕННАЯ, длительностью максимум до 0,5 секунды, вспышка лампы (заряжается высоковольтный конденсатор). Это нормально. И ни с одним конденсатором мы не перепутали полярность и дыма со взрывами не последовало. Проверяем тестером (лучше осциллографом) выходные напряжения с блока питания. Все в норме? Просадок и пульсаций нет?
Значит, собираем и наслаждаемся проделанной работой.

Оговорюсь сразу, это был очень простой ремонт.

Но таких ремонтов в моей практике минимум треть.
Сложностей в ремонте электроники обычно значительно больше.
И если уважаемую публику заинтересует эта статья, при поступлении в ремонт другой техники, буду описывать и ее.

С уважением, Олег Логвинов

Камрад, рассмотри датагорские рекомендации

🌻 Купон до 1000₽ для новичка на Aliexpress

Никогда не затаривался у китайцев? Пришло время начать!
Камрад, регистрируйся на Али по нашей ссылке. Ты получишь скидочный купон на первый заказ. Не тяни, условия акции меняются.

🌼 Полезные и проверенные железяки, можно брать

Куплено и опробовано читателями или в лаборатории редакции.



Как разобрать монитор Acer al1916w

Видео: ремонт и разборка монитора Acer al1916w

Неотъемлемой частью любого персонального компьютера является такое устройство как монитор. Они бывают самыми разнообразными, и различаются типом экрана, параметрами изображения и габаритами. Почти все современные мониторы оснащены жидкокристаллическими экранами. Они пришли на смену своим устаревшим аналогам, которые работали на основе электро-лучевой трубки. Диагональ экрана среднестатистического монитора варьируется от 17 до 25 дюймов.

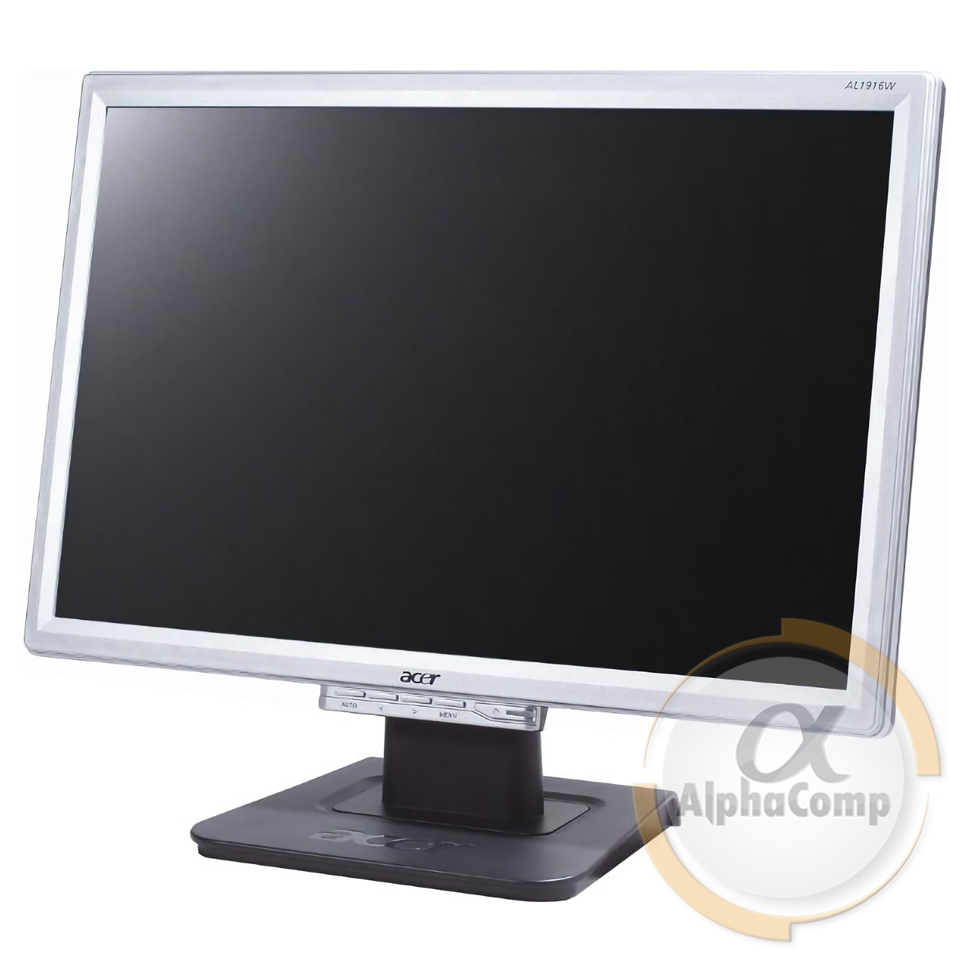

Мы поговорим о конструкции монитора Acer al1916w. Это широкоформатный жидкокристаллический дисплей с диагональю экрана 19 дюймов.

Такое устройство является отличным выбором для офисной работы.

Как и любая другая техника, дисплей может стать неисправным, и для его ремонта потребуется разборка. В таких ситуациях настоятельно рекомендуем обращаться в сервисный центр  за помощью к профессионалам. Но, если вы готовы взять на себя риск и немалую ответственность за самостоятельное вмешательство в устройство, то мы расскажем вам, как это сделать.

Пошаговая разборка монитора Acer AL1916W

Для начала, при разборке дисплея, нужно положить его на ровную мягкую поверхность экраном вниз, чтобы иметь доступ к задней панели. Важно подобрать такую поверхность, которая не повредит экран. Далее мы снимаем заглушку с крепления монитора к подставке.

Далее с помощью подходящей, крестообразной отвертки отвинчиваем все имеющиеся шурупы. Рекомендовано складывать их в порядке, соответствующему их расположению, чтобы не запутаться при сборке.

После того, как шурупы откручены, можно приступать к снятию панели. Снять панель не так просто, так как она дополнительно закреплена с помощью специальных защелок. Отсоединить их можно с помощью тонкой отвертки, или, если такой под рукой нет, можно использовать любой тонкий предмет, например, жесткую пластиковую карточку либо нож.

После того, как все защелки отсоединены, можно снимать крышку. Когда крышка снята, вы получите доступ к внутреннему строению дисплея.

Далее все внутренние компоненты можно отвинчивать с помощью отвертки, и изымать из устройства. Здесь находятся три основных печатных платы: плата блока питания и инвертор для питания ламп подсветки, плата управления и интерфейса и плата с кнопками и индикатором режима работы.

Собирать монитор нужно в обратной последовательности от разборки. Желательно, при разборке делать специальные заметки, которые будут напоминать и подсказывать порядок действий при сборке. Очень важно в процессе разборки и сборки быть очень аккуратными, так как любое неверное действие может повредить устройство.

Источник: http://acerepair.ru/

Не помогла статья?

Вы можете задать вопрос мастерам из нашего сервисного центра, позвонив по телефону или написав свой вопрос на форму обратной связи.

Ваше сообщение отправлено.

Спасибо за обращение.

Ремонт мониторов Acer в сервисном центре. Ремонтируем ЖК-монитор Acer AL1916 и выясняем, как разобрать монитор без лишних неприятностей? Самостоятельный ремонт монитора acer lcd

Привожу ТОП 10 самых частых неисправностей ЖК мониторов, которые я ощутил на своей шкуре. Рейтинг неисправностей составлен по личному мнению автора, исходя из опыта работы в сервисном центре. Можете воспринимать это как универсальное руководство по ремонту практически любого ЖК монитора фирм Samsung, LG, BENQ, HP, Acer и других. Ну что, поехали.

Неисправности ЖК мониторов я разделил на 10 пунктов, но это не значит, что их всего 10 — их намного больше, в том числе комбинированные и плавающие. Многие из поломок ЖК мониторов можно отремонтировать своими руками и в домашних условиях.

1 место – монитор не включается

вообще, хотя индикатор питания может мигать. При этом монитор загорается на секунду и тухнет, включается и сразу выключается. При этом не помогают передергивания кабеля, танцы с бубном и прочие шалости. Метод простукивания монитора нервной рукой обычно тоже не помогает, так что даже не старайтесь. Причиной такой неисправности ЖК мониторов чаще всего является выход из строя платы источника питания, если он встроен в монитор.

Последнее время стали модными мониторы с внешним источником питания. Это хорошо, потому что пользователь может просто поменять источник питания, в случае поломки. Если внешнего источника питания нет, то придется разбирать монитор и искать неисправность на плате. в большинстве случаев труда не представляет, но нужно помнить о технике безопасности.

Перед тем, как чинить бедолагу, дайте ему постоять минут 10, отключенным от сети. За это время успеет разрядиться высоковольтный конденсатор. ВНИМАНИЕ! ОПАСНО ДЛЯ ЖИЗНИ, если сгорел и ШИМ-транзистор! В этом случае высоковольтный конденсатор разряжаться не будет за приемлемое время.

Поэтому ВСЕМ перед ремонтом проверить напряжение на нем! Если опасное напряжение осталось, то нужно разрядить конденсатор вручную через изолированный около 10 кОм в течение 10 сек. Если Вы вдруг решили замкнуть выводы , то берегите глаза от искр!

Далее приступаем к осмотру платы блока питания монитора и меняем все сгоревшие детали – это обычно вздутые конденсаторы, перегоревшие предохранители, транзисторы и прочие элементы. Также ОБЯЗАТЕЛЬНО нужно пропаять плату или хотя бы осмотреть под микроскопом пайку на предмет микротрещин.

По своему опыту скажу – если монитору более 2 лет – то 90 %, что будут микротрещины в пайке, особенно это касается мониторов LG, BenQ, Acer и Samsung . Чем дешевле монитор, тем хуже его делают на заводе. Вплоть до того, что не вымывают активный флюс – что приводит к выходу из строя монитора спустя год-два. Да-да, как раз когда кончается гарантия.

2 место — мигает или гаснет изображение

при включении монитора. Это чудо напрямую нам указывает на неисправность блока питания.

Конечно, первым делом нужно проверить кабели питания и сигнала – они должны надежно крепиться в разъемах . Мигающее изображение на мониторе говорит нам о том, что источник напряжения подсветки монитора постоянно соскакивает с рабочего режима.

3 место — самопроизвольно выключается

по истечении времени или включается не сразу. В этом случае опять три частые неисправности ЖК мониторов в порядке частоты появления — вздутые электролиты, микротрещины в плате, неисправная микросхема .

При этой неисправности также может быть слышен высокочастотный писк трансформатора подсветки. Он обычно работает на частотах от 30 до 150 кГц. Если режим его работы нарушается, колебания могут происходить в слышимом диапазоне частот.

4 место — нет подсветки,

но изображение просматривается под ярким светом. Это сразу говорит нам о неисправности ЖК мониторов в части подсветки. По частоте появления можно было бы поставить и на третье место, но там уже занято.

Варианта два – либо сгорела плата блока питания и инвертора, либо неисправны лампы подсветки. Последняя причина в современных мониторах со встречается не часто. Если светодиоды в подсветке и выходят из строя, то только группами.

При этом может наблюдаться затемнение изображения местами по краям монитора. Начинать ремонт лучше с диагностики блока питания и инвертора. Инвертором называется та часть платы, которая отвечает за формирование высоковольтного напряжения порядка 1000 Вольт для питания ламп, так что ни в коем случае не лезь ремонтировать монитор под напряжением. Про можете почитать в моем блоге.

Большинство мониторов схожи между собой по конструкции, так что проблем возникнуть не должно. Одно время просто сыпались мониторы с нарушением контакта около кончика лампы подсветки. Это лечится самой аккуратной разборкой матрицы, чтобы добраться до конца лампы и припаять высоковольтный проводок.

Более простой выход из сложившейся неприятной ситуации можно найти, если у Вашего друга-брат-свата завалялся такой же монитор, но с неисправной электроникой. Слепить из двух мониторов похожих серий и одинаковой диагонали труда не составит.

Иногда даже блок питания от монитора большей диагонали можно приспособить для монитора с меньшей диагональю, но такие эксперименты рискованны и я не советую устраивать дома пожар. Вот на чужой вилле – это другое дело…

6 место — пятна или горизонтальные полоски

Их присутствие означает, что накануне Вы или Ваши родственники подрались с монитором из-за чего-то возмутительного.

К сожалению, бытовые ЖК мониторы не снабжают противоударными покрытиями и обидеть слабого может любой. Да, любой приличный тычок острым или тупым предметом заставит Вас пожалеть об этом.

Даже если остался небольшой след или даже один битый пиксель – все равно со временем пятно начнет разрастаться под действием температуры и напряжения, прилагаемого к жидким кристаллам. Восстановить битые пиксели монитора, увы, не получится.

7 место — нет изображения, но подсветка присутствует

То есть на лицо белый или серый экран . Для начала следует проверить кабели и попробовать подключить монитор к другому источнику видеосигнала. Также проверьте выдается ли на экран меню монитора.

Если все осталось по прежнему, смотрим внимательно на плату блока питания. В блоке питания ЖК монитора обычно формируются напряжения номиналом 24, 12, 5, 3.3 и 2.5 Вольт. Нужно вольтметром проверить все ли с ними в порядке.

Если все в порядке, то внимательно смотрим на плату обработки видеосигнала – она обычно меньше, чем плата блока питания. На ней есть микроконтроллер и вспомогательные элементы. Нужно проверить приходит ли к ним питание. Одним коснитесь контакта общего провода (обычно по контуру платы), а другим пройдитесь по выводам микросхем. Обычно питание где-нибудь в углу.

Если по питанию все в порядке, а осциллографа нет, то проверяем все шлейфы монитора. На их контактах . Если что-то нашли – очистите изопропиловым спиртом. В крайнем случае можно почистить иголочкой или скальпелем. Так же проверьте и плату с кнопками управления монитором.

Если ничего не помогло, то возможно Вы столкнулись со случаем слетевшей прошивки или выходом из строя микроконтроллера. Это обычно случается от скачков в сети 220 В или просто от старения элементов. Обычно в таких случаях приходится изучать спецфорумы, но проще пустить на запчасти, особенно если на примете есть знакомый каратист, сражающийся против неугодных ЖК мониторов.



8 место – не реагирует на кнопки управления

Лечится это дело легко – надо снять рамку или заднюю крышку монитора и вытащить плату . Чаще всего там Вы увидите трещину в плате или в пайке.

Иногда встречаются неисправные или . Трещина в плате нарушает целостность проводников, поэтому их нужно зачистить и пропаять, а плату подклеить для упрочнения конструкции.


9 место — пониженная яркость монитора

Это происходит из-за старения ламп подсветки. Светодиодная подсветка по моим данным таким не страдает. Также возможно ухудшение параметров инвертора опять же в силу старения составных компонентов.



10 место — шум, муар и дрожание изображения

Часто такое происходит из-за плохого кабеля VGA без подавителя электромагнитной помехи — . Если замена кабеля не помогла, то возможно, помеха по питанию проникла в цепи формирования изображения.

Обычно от них избавляются схемотехнически применением фильтрующих емкостей по питанию на сигнальной плате. Попробуйте их заменить и пишите мне о результате.

На этом мой чудный рейтинг ТОП 10 самых частых неисправностей ЖК мониторов закончен. Основная часть данных о поломках собрана на основании ремонтов таких популярных мониторов, как Samsung, LG, BENQ, Acer, ViewSonic и Hewlett-Packard.

Данный рейтинг, как мне кажется, справедлив также и для и . А у Вас какая обстановка на фронте ремонта LCD мониторов ? Пишите на и в комментариях.

С уважением, Мастер Пайки.

P.S.: Как разобрать монитор и ТВ (как отщелкнуть рамку)

Самые частые вопросы при разборке ЖК мониторов и ТВ — как снять рамку? Как отщелкнуть защелки? Как снять пластик корпуса? и т.д.

Один из мастеров сделал хорошую анимацию, поясняющую как вывести защелки из зацепления с корпусом, так что оставлю это здесь — пригодится.

Чтобы просмотреть анимацию — нажмите на изображение.

Это — LCD монитор с диагональю матрицы 17 дюймов. Сразу скажу, что когда нет изображения на мониторе, мы (на работе) сразу относим такие экземпляры нашему электронщику и он ими занимается, но тут была возможность потренироваться:)

Для начала, давайте немного разберемся с терминологией: раньше в ходу массово были CRT мониторы (CRT — Cathode Ray Tube). Как видно из названия, в их основе лежит катодно-лучевая трубка, но это дословный перевод, технически правильно говорить об электронно-лучевой трубке (ЭЛТ).

Вот — разобранный образец такого «динозавра»:

Сейчас в моде LCD тип мониторов (Liquid Crystal Display — дисплей на основе жидких кристаллов) или просто ЖК-дисплей. Часто подобные конструкции называют TFT-мониторами.

Хотя, опять же, если говорить по правильному, то надо так: LCD TFT (Thin Film Transistor — экраны на основе тонкоплёночных транзисторов). TFT это просто самая, на сегодняшний день, распространенная разновидность, точнее, — технология LCD (жидкокристаллических) дисплеев.

Итак, перед тем как самому взяться за ремонт монитора, рассмотрим какие же «симптомы» были у нашего «пациента»? Если говорить коротко, то: нет изображения на экране . А вот если понаблюдать немного пристальнее, то начинали всплывать разные интересные подробности! 🙂 При включении монитор на долю секунды показывал изображение, которое тут же пропадало. При этом (судя по звукам) самого компьютера работал исправно и загрузка операционной системы проходила успешно.

Подождав некоторое время (иногда минут 10-15) я обнаружил, что изображение самопроизвольно появилось. Повторив эксперимент несколько раз, я в этом убедился. Иногда для этого, правда, приходилось выключить и включить монитор кнопкой «power» на лицевой панели. После возобновления картинки все работало без сбоев вплоть до выключения компьютера. На следующий день история и вся процедура повторялись снова.

Причем, я заметил интересную особенность: когда в комнате было достаточно тепло (сезон-то уже не летний) и батареи натоплены порядочно, — время простоя монитора без изображения сокращалось минут на пять. Складывалось такое ощущение, что он разогревается, выходя на нужный температурный режим и дальше работает без проблем.

Это стало особенно заметным после того, как в один из дней родители (монитор находился у них) выключили отопление и в комнате стало достаточно свежо. В подобных условиях изображение на мониторе отсутствовало минут 20-25 и только потом, когда он достаточно нагрелся, появилось.

По моим наблюдениям, монитор вел себя точно так же, как компьютер с определенными (потерявшими емкость конденсаторами). Если такую плату достаточно прогреть (дать ей поработать или направить в ее сторону обогреватель) она нормально «стартует» и, достаточно часто, работает без сбоев до выключения компьютера. Естественно, что это — до какого-то момента!

Но на раннем этапе диагностики (до вскрытия корпуса «больного») нам весьма желательно составить как можно более полную картину происходящего. По ней мы можем примерно сориентироваться, в каком именно узле или элементе проблема? В моем случае я, проанализировав все изложенное выше, подумал о конденсаторах, расположенных в схеме питания моего монитора: включаем — нет изображения, конденсаторы прогреваются — появляется.

Что ж, пришло время проверить это предположение!

Ремонтируем монитор своими руками

Будем разбирать! Сначала, с помощью отвертки, отвинчиваем винт, крепящий нижнюю часть подставки:



Затем, — удаляем соответствующие винты и снимаем основу крепления подставки:





Не торопясь, продвигаемся по периметру всей матрицы, постепенно выщелкивая отверткой из своих посадочных мест пластмассовые защелки, удерживающие переднюю панель.



После того, как мы разобрали монитор (разделили его лицевую и тыльную части), видим вот такую картину:


Если «внутренности» монитора крепятся к тыльной панели с помощью скотча, — отклеиваем его и извлекаем саму матрицу с блоком питания и платой управления.

На столе остается тыльная пластмассовая панель.


Все остальное в разобранном мониторе выглядит вот так:



Вот так «начинка» выглядит у меня на ладони:



Покажем крупным планом панель кнопок настройки, которые выводятся для пользователя.


Теперь, нам нужно отсоединить контакты, соединяющие катодные лампы подсветки, находящиеся в матрице монитора, со схемой инвертора, отвечающей за их зажигание. Для этого мы снимаем алюминиевую защитную крышку и под ней видим разъемы:



То же самое проделываем с противоположной стороны защитного кожуха монитора:



Отсоединяем разъемы, идущие от инвертора монитора к лампам. Кому интересно, сами катодные лампы выглядят следующим образом:



Они прикрыты с одной стороны металлическим кожухом и располагаются в нем попарно. Инвертор «поджигает» лампы и регулирует интенсивность их свечения (управляет яркостью экрана). Сейчас вместо ламп все чаще используют светодиодную подсветку.

Совет: если Вы обнаружите, что на мониторе внезапно пропало изображение, присмотритесь внимательно (при необходимости подсветите экран фонариком). Возможно, Вы заметите слабо различимое (тусклое) изображение? Здесь — два варианта: либо из строя вышла одна из ламп подсветки (в этом случае инвертор просто уходит «в защиту» и не подает на них питание), оставаясь полностью рабочим. Второй вариант: мы имеем дело с поломкой самой схемы инвертора, которую можно либо отремонтировать либо — заменить (в ноутбуках, как правило, прибегают ко второму варианту).

К слову, инвертор ноутбука располагается, как правило, под лицевой внешней рамкой матрицы экрана (в средней и нижней ее части).



Но мы отвлеклись, продолжаем ремонтировать монитор (точнее, пока что, курочить его) 🙂 Итак, удалив все соединительные кабели и элементы, мы разбираем монитор дальше. Раскрываем его, как ракушку.


Внутри мы видим еще один кабель, соединяющий, защищенную очередным кожухом, матрицу и лампы подсветки монитора с платой управления. До половины отклеиваем скотч и видим под ним плоский разъем с находящимся в нем кабелем данных. Аккуратно извлекаем его.

Кладем матрицу отдельно (нас она, в данном ремонте, интересовать не будет).



Вот так она выглядит с тыльной стороны:


Пользуясь случаем, хочу показать Вам разобранную матрицу монитора (недавно пытались отремонтировать на работе). Но после разбора стало понятно, что починить не получится: выгорела часть жидких кристаллов на самой матрице.


Во всяком случае, свои пальцы, расположенные позади поверхности, я так четко видеть не должен бы был! 🙂

Матрица крепится в рамке, фиксирующей и удерживающей все ее части вместе, с помощью плотно сидящих пластмассовых защелок. Для того чтобы открыть их, придется основательно поработать плоской отверткой.



Но при том типе ремонта монитора своими руками, который мы проводим сейчас, нас будет интересовать другая часть конструкции: управляющая плата с процессором, а еще больше — нашего монитора. Обе они представлены на фото ниже: (фото — кликабельно)


Итак, на фото выше слева у нас — плата процессора, а справа — плата питания, объединенная со схемой инвертора. Плату процессора часто еще называют платой (или схемой) скалера.

Схема скалера обрабатывает сигналы, приходящие от ПК. По сути, скалер представляет собой многофункциональную микросхему, в состав которой входят:

  • микропроцессор
  • ресивер (приемник), который принимает сигнал и преобразовывает его в нужный вид данных, передаваемый по цифровым интерфейсам подключения ПК
  • аналого-цифровой преобразователь (АЦП), который преобразовывает входные аналоговые сигналы R/G/B и управляет разрешением монитора

Фактически, скалер является микропроцессором, оптимизированным под задачу обработки изображения.

Если в мониторе есть фрейм-буфер (), то работа с ней осуществляется также через скалер. Для этого многие скалеры имеют интерфейс для работы с динамической памятью.

Но мы — снова отвлеклись от ремонта! Продолжим! 🙂 Давайте внимательно посмотрим на комбинированную плату питания монитора. Мы увидим там вот такую интересную картину:



Как мы и предполагали в самом начале, помните? Видим три вздутых конденсатора, требующих замены. Как это правильно делать, рассказывается нашего сайта, не будем отвлекаться лишний раз.

Как видим, один из элементов (конденсаторов) вспучился не только сверху, но и снизу и из него вытекла некоторая часть электролита:



Для замены и эффективного ремонта монитора нам нужно будет полностью извлечь плату питания из кожуха. Отворачиваем крепежные винты, вытаскиваем из разъема кабель питания и берем плату в руки.

Вот фото ее тыльной стороны:



А вот — ее лицевая часть:



Сразу хочу сказать, что достаточно часто плата питания объединяется со схемой инвертора на одной PCB (печатной плате). В этом случае, можно говорить о комбинированной плате, представленной источником питания монитора (Power Supply) и инвертором задней подсветки (Back Light Inverter).

В моем случае именно так и есть! Видим, что на фото выше нижняя часть платы (отделенная красной линией) и есть, собственно, схема инвертора нашего монитора. Бывает, что инвертор представлен отдельной PCB, тогда в мониторе присутствует три отдельных платы.

Источник питания (верхняя часть нашей PCB) выполнен на основе микросхемы ШИМ-контроллера FAN7601 и полевого транзистора SSS7N60B, а инвертор (ее нижняя часть) — на основе микросхемы OZL68GN и двух транзисторных сборок FDS8958A.

Теперь мы можем спокойно приступить к ремонту (замене конденсаторов). Мы можем это делать, удобно расположив конструкцию на столе.

Вот как будет выглядеть интересующий нас участок после удаления с него неисправных элементов.



Давайте внимательно посмотрим, какой номинал емкости и напряжения нужен нам для замены выпаянных из платы элементов?



Видим, что это элемент с номиналом в 680 микрофарад (mF) и максимальным напряжением в 25 Вольт (V). Более подробно об этих понятиях, а также о такой важной вещи, как соблюдение правильной полярности при проведении пайки, мы с Вами говорили . Так что, не будем останавливаться на этом еще раз.

Просто скажем, что у нас вышли из строя два конденсатора на 680 mF с напряжением в 25V и один на 400 mF/25V. Поскольку наши элементы включены в электрическую схему параллельно, мы спокойно можем вместо трех конденсаторов с суммарной емкостью (680+680+440=1800 микрофарад) использовать два конденсатора по 1 000 mF, которые в сумме дадут ту же (даже большую) емкость.

Вот как выглядят извлеченные из нашей платы монитора конденсаторы:



Продолжаем ремонт монитора своими руками, и сейчас настало время впаять новые конденсаторы на место извлеченных.



Поскольку элементы действительно новые, у них — длинные «ноги». После впаивания на место просто аккуратно срезаем их излишек бокорезами.

В итоге, у нас получилось вот так (для порядка, к двум конденсаторам по 1 000 микрофарад, я поместил на плату дополнительный элемент емкостью 330 mF).


Теперь, — аккуратно и внимательно производим обратную сборку монитора: прикручиваем все винты, точно так же соединяем все кабели и разъемы и, в итоге, можем приступить к промежуточному пробному пуску нашей наполовину-собранной конструкции!


Совет : нет смысла сразу собирать весь монитор обратно, ведь если что-то пойдет не так, нам придется разбирать все с самого начала.

Как видим, рамка, сигнализирующая об отсутствии подключенного кабеля данных, появилась сразу же. Это, в данном случае, — верный признак того, что ремонт монитора своими руками прошел у нас успешно! 🙂 Раньше, до устранения неисправности, на нем не было вообще никакого изображения до тех пор, пока он не прогревался.

Мысленно пожав себе руку, собираем монитор в исходное состояние и (для проверки) подключаем его вторым дисплеем к ноутбуку. Включаем лэптоп и видим, что изображение сразу же «ушло» на оба источника.


Что и требовалось доказать! Мы только что сами отремонтировали наш монитор!

Обратите внимание : чтобы узнать, какие еще бывают разновидности неисправностей TFT мониторов, пройдите .

Для того чтобы починить ЖК монитор своими руками, необходимо в первую очередь понимать, из каких основных электронных узлов и блоков состоит данное устройство и за что отвечает каждый элемент электронной схемы. Начинающие радиомеханики в начале своей практики считают, что успех в ремонте любого прибора заключается в наличии принципиальной схемы конкретного аппарата. Но на самом деле, это ошибочное мнение и принципиальная схема нужна не всегда.

Итак, вскроем крышку первого попавшегося под руку ЖК монитора и на практике разберёмся в его устройстве.

ЖК монитор. Основные функциональные блоки.

Жидкокристаллический монитор состоит из нескольких функциональных блоков, а именно:

ЖК-панель

Жидкокристаллическая панель представляет собой завершённое устройство. Сборкой ЖК-панели, как правило, занимается конкретный производитель, который кроме самой жидкокристаллической матрицы встраивает в ЖК-панель люминесцентные лампы подсветки, матовое стекло, поляризационные цветовые фильтры и электронную плату дешифраторов, формирующих из цифровых сигналов RGB напряжения для управления затворами тонкоплёночных транзисторов (TFT).

Рассмотрим состав ЖК-панели компьютерного монитора ACER AL1716 . ЖК-панель является завершённым функциональным устройством и, как правило, при ремонте разбирать её не надо, за исключением замены вышедших из строя ламп подсветки.

Маркировка ЖК-панели: CHUNGHWA CLAA170EA

На тыльной стороне ЖК-панели расположена довольно большая печатная плата, к которой от основной платы управления подключен многоконтактный шлейф. Сама печатная плата скрыта под металлической планкой.


ЖК-панель компьютерного монитора Acer AL1716

На печатной плате установлена многовыводная микросхема NT7168F-00010. Данная микросхема подключается к TFT матрице и участвует в формировании изображения на дисплее. От микросхемы NT7168F-00010 отходит множество выводов, которые сформированы в десять шлейфов под обозначением S1-S10. Эти шлейфы довольно тонкие и на вид как бы приклеены к печатной плате, на которой находиться микросхема NT7168F.


Печатная плата ЖК-панели и её элементы

Плата управления

Плату управления по-другому называют основной платой (Main board ). На основной плате размещены два микропроцессора. Один из них управляющий 8-битный микроконтроллер SM5964 с ядром типа 8052 и 64 кбайт программируемой Flash-памяти.

Микропроцессор SM5964 выполняет довольно небольшое число функций. К нему подключена кнопочная панель и индикатор работы монитора. Этот процессор управляет включением/выключением монитора, запуском инвертора ламп подсветки. Для сохранения пользовательских настроек к микроконтроллеру по шине I 2 C подключена микросхема памяти. Обычно, это восьмивыводные микросхемы энергонезависимой памяти серии 24LCxx .


Основная плата (Main board) ЖК-монитора

Вторым микропроцессором на плате управления является так называемый мониторный скалер (контроллер ЖКИ) TSU16AK . Задач у данной микросхемы много. Она выполняет большинство функций, связанных с преобразованием и обработкой аналогового видеосигнала и подготовке его к подаче на панель ЖКИ.

В отношении жидкокристаллического монитора нужно понимать, что это по своей сути цифровое устройство, в котором всё управление пикселями ЖК-дисплея происходит в цифровом виде. Сигнал, приходящий с видеокарты компьютера является аналоговым и для его корректного отображения на ЖК матрице необходимо произвести множество преобразований. Для этого и предназначен графический контроллер, а по-другому мониторный скалер или контроллер ЖКИ.

В задачи контроллера ЖКИ входят такие как пересчёт (масштабирование) изображения для различных разрешений, формирование экранного меню OSD, обработка аналоговых сигналов RGB и синхроимпульсов. В контроллере аналоговые сигналы RGB преобразуются в цифровые посредством 3-х канальных 8-битных АЦП, которые работают на частоте 80 МГц.

Мониторный скалер TSU16AK взаимодействует с управляющим микроконтроллером SM5964 по цифровой шине. Для работы ЖК-панели графический контроллер формирует сигналы синхронизации, тактовой частоты и сигналы инициализации матрицы.

Микроконтроллер TSU16AK через шлейф связан с микросхемой NT7168F-00010 на плате ЖК-панели.

При неисправностях графического контроллера у монитора, как правило появляются дефекты, связанные с правильным отображением картинки на дисплее (на экране могут появляться полосы и т. п). В некоторых случаях дефект можно устранить пропайкой выводов скалера. Особенно это актуально для мониторов, которые работают круглосуточно в жёстких условиях.

При длительной работе происходит нагрев, что плохо сказывается на качестве пайки. Это может привести к неисправностям. Дефекты, связанные с качеством пайки нередки и встречаются и у других аппаратов, например, DVD плееров. Причиной неисправности служит деградация либо некачественная пайка многовыводных планарных микросхем.

Блок питания и инвертор ламп подсветки

Наиболее интересным в плане изучения является блок питания монитора, так как назначение элементов и схемотехника легче в понимании. Кроме того, по статистике неисправности блоков питания, особенно импульсных, занимают лидирующие позиции среди всех остальных. Поэтому практические знания устройства, элементной базы и схемотехники блоков питания непременно будут полезны в практике ремонта радиоаппаратуры.

Блок питания ЖК монитора состоит из двух. Первый – это AC/DC адаптер или по-другому сетевой импульсный блок питания (импульсник). Второй – DC/AC инвертор . По сути это два преобразователя. AC/DC адаптер служит для преобразования переменного напряжения сети 220 В в постоянное напряжение небольшой величины. Обычно на выходе импульсного блока питания формируются напряжения от 3,3 до 12 вольт.

Инвертор DC/AC наоборот преобразует постоянное напряжение (DC) в переменное (AC) величиной около 600 — 700 В и частотой около 50 кГц. Переменное напряжение подаётся на электроды люминесцентных ламп, встроенных в ЖК-панель.

Вначале рассмотрим AC/DC адаптер. Большинство импульсных блоков питания строится на базе специализированных микросхем контроллеров (за исключением дешёвых зарядников для мобильного, например).

В документации на микросхему TOP245Y можно найти типовые примеры принципиальных схем блоков питания. Это можно использовать при ремонте блоков питания ЖК мониторов, так как схемы во многом соответствуют типовым, которые указаны в описании микросхемы.

Вот несколько примеров принципиальных схем блоков питания на базе микросхем серии TOP242-249.


Рис 1 .Пример принципиальной схемы блока питания

В следующей схеме применены сдвоенные диоды с барьером Шоттки (MBR20100). Аналогичные диодные сборки (SRF5-04) применены в рассматриваемом нами блоке монитора Acer AL1716.


Рис 2. Принципиальная схема блока питания на базе микросхемы из серии TOP242-249

Заметим, что приведённые принципиальные схемы являются примерами. Реальные схемы импульсных блоков могут несколько отличаться.

Микросхема TOP245Y представляет собой законченный функциональный прибор, в корпусе которого имеется ШИМ – контроллер и мощный полевой транзистор , который переключается с огромной частотой от десятков до сотен килогерц. Отсюда и название — импульсный блок питания.


Блок питания ЖК монитора (AC/DC адаптер)

Схема работы импульсного блока питания сводится к следующему:

Выпрямление переменного сетевого напряжения 220В.

Эту операцию выполняет диодный мост и фильтрующий конденсатор. После выпрямления на конденсаторе напряжение чуть больше чем сетевое. На фото показан диодный мост, а рядом фильтрующий электролитический конденсатор (82 мкФ 450 В) – синий бочонок.

Преобразование напряжения и его понижение с помощью трансформатора.

Коммутация с частотой в несколько десятков – сотен килогерц постоянного напряжения (>220 B) через обмотку высокочастотного импульсного трансформатора. Эту операцию выполняет микросхема TOP245Y. Импульсный трансформатор выполняет ту же роль, что и трансформатор в обычных сетевых адаптерах , за одним исключением. Работает он на более высоких частотах, во много раз больше, чем 50 герц.

Поэтому для изготовления его обмоток требуется меньшее число витков, а, следовательно, и меди. Но необходим сердечник из феррита, а не из трансформаторной стали как у трансформаторов на 50 герц. Те, кто не знает, что такое трансформатор и зачем он применяется, сперва ознакомьтесь со статьёй про трансформатор .

В результате трансформатор получается очень компактным. Также стоит отметить, что импульсные блоки питания очень экономичны, у них высокий КПД.

Выпрямление пониженного трансформатором переменного напряжения.

Эту функцию выполняют мощные выпрямительные диоды. В данном случае применены диодные сборки с маркировкой SRF5-04.

Для выпрямления токов высокой частоты используют диоды Шоттки и обычные силовые диоды с p-n переходом. Обычные низкочастотные диоды для выпрямления токов высокой частоты менее предпочтительны, но используются для выпрямления больших напряжений (20 – 50 вольт). Это нужно учитывать при замене дефектных диодов.

У диодов Шоттки есть некоторые особенности, которые нужно знать. Во-первых, эти диоды имеют малую ёмкость перехода и способны быстро переключаться – переходить из открытого состояния в закрытое. Это свойство и используется для работы на высоких частотах. Диоды Шоттки имеют малое падения напряжения около 0,2-0,4 вольт, против 0,6 – 0,7 вольт у обычных диодов. Это свойство повышает их КПД.

Есть у диодов с барьером Шоттки и нежелательные свойства, которые затрудняют их более широкое использование в электронике. Они очень чувствительны к превышению обратного напряжения. При превышении обратного напряжения диод Шоттки необратимо выходит из строя.

Обычный же диод переходит в режим обратимого пробоя и может восстановиться после превышения допустимого значения обратного напряжения. Именно это обстоятельство и является ахиллесовой пятой, которое служит причиной выгорания диодов Шоттки в выпрямительных цепях всевозможных импульсных блоках питания. Это стоит учитывать в проведении диагностики и ремонте.

Для устранения опасных для диодов Шоттки всплесков напряжения, образующихся в обмотках трансформатора на фронтах импульсов, применяются так называемые демпфирующие цепи. На схеме обозначена как R15C14 (см.рис.1).

При анализе схемотехники блока питания ЖК монитора Acer AL1716 на печатной плате также обнаружены демпфирующие цепи, состоящие из smd резистора номиналом 10 Ом (R802, R806) и конденсатора (C802, C811). Они защищают диоды Шоттки (D803, D805).


Демпфирующие цепи на плате блока питания

Также стоит отметить, что диоды Шоттки используются в низковольтных цепях с обратным напряжением, ограниченным единицами – несколькими десятками вольт. Поэтому, если требуется получение напряжения в несколько десятков вольт (20-50), то применяются диоды на основе p-n перехода. Это можно заметить, если просмотреть datasheet на микросхему TOP245, где приводятся несколько типовых схем блоков питания с разными выходными напряжениями (3,3 B; 5 В; 12 В; 19 В; 48 В).

Диоды Шоттки чувствительны к перегреву. В связи с этим их, как правило, устанавливают на алюминиевый радиатор для отвода тепла.

Отличить диод на основе p-n перехода от диода на барьере Шоттки можно по условному графическому обозначению на схеме.

Условное обозначение диода с барьером Шоттки.

После выпрямительных диодов ставятся электролитические конденсаторы, служащие для сглаживания пульсаций напряжения. Далее с помощью полученных напряжений 12 В; 5 В; 3,3 В запитываются все блоки LCD монитора.

Инвертор DC/AC

По своему назначению инвертор схож с электронными пуско-регулирующими аппаратами (ЭПРА), которые нашли широкое применение в осветительной технике для питания бытовых осветительных люминесцентных ламп . Но, между ЭПРА и инвертором ЖК монитора есть существенные различия.

Инвертор ЖК монитора, как правило, построен на специализированной микросхеме, что расширяет набор функций и повышает надёжность. Так, например, инвертор ламп подсветки ЖК монитора Acer AL1716 построен на базе ШИМ контроллера OZ9910G . Микросхема контроллера смонтирована на печатной плате планарным монтажом.


Инвертор преобразует постоянное напряжение, значение которого составляет 12 вольт (зависит от схемотехники) в переменное 600-700 вольт и частотой 50 кГц.

Контроллер инвертора способен изменять яркость люминесцентных ламп. Сигналы для изменения яркости ламп поступают от контроллера ЖКИ. К микросхеме-контроллеру подключены полевые транзисторы или их сборки. В данном случае к контроллеру OZ9910G подключены две сборки комплементарных полевых транзисторов AP4501SD (На корпусе микросхемы указано только 4501S).


Сборка полевых транзисторов AP4501SD и её цоколёвка

Также на плате блока питания установлено два высокочастотных трансформатора, служащих для повышения переменного напряжения и подачи его на электроды люминесцентных ламп. Кроме основных элементов, на плате установлены всевозможные радиоэлементы, служащие для защиты от короткого замыкания и неисправности ламп.


Информацию по ремонту ЖК мониторов можно найти в специализированных журналах по ремонту. Так, например, в журнале “Ремонт и сервис электронной техники” №1 2005 года (стр.35 – 40), подробно рассмотрено устройство и принципиальная схема LCD-монитора “Rover Scan Optima 153”.

Среди неисправностей мониторов довольно часто встречаются такие, которые легко устранить своими руками за несколько минут. Например, уже упомянутый ЖК монитор Acer AL1716 пришёл на стол ремонта по причине нарушения контакта вывода розетки для подключения сетевого шнура. В результате монитор самопроизвольно выключался.

После разборки ЖК монитора было обнаружено, что на месте плохого контакта образовывалась мощная искра, следы которой легко обнаружить на печатной плате блока питания. Мощная искра образовывалась ещё и потому, что в момент контакта заряжается электролитический конденсатор в фильтре выпрямителя. Причина неисправности — деградация пайки.


Деградация пайки, вызвавщая неисправность монитора

Также стоит заметить, что порой причиной неисправности может служить пробой диодов выпрямительного диодного моста.

Ремонт монитора acer AL1916W — колхозинг

Как известно, основная беда ЖК мониторов — это выход из строя ламп подсветки экрана. Со временем эмиссия катодов уменьшается, и так происходит до тех пор, пока лампы не вынесут инвертор. Да, инверторы имеют защиту. Да, она не срабатывает. Это — тоже ни для кого не является секретом. Так произошло и в данном случае.

Монитор AL1916W, симптом — «не показывает». При включении загорается зелёный светодиод, что говорит как минимум об исправности блока питания и основной платы. Подозрение сразу же падает на подсветку. Чтобы проверить это, нужно подключить монитор к компьютеру и посветить фонариком в экран практически в упор, под разными углами. В одном из вариантов можно будет разглядеть изображение, что подтвердит работоспособность блока питания и основной платы.

Разбираем монитор. Для снятия задней крышки необходимо открутить несколько болтов и снять её с защёлок. Внутри монитора — две платы: основная и блок питания DAC-19M008 BF 01A, совмещённый с инвертором. На плате БП сразу обнаруживаются пять вздувшихся электролитических конденсаторов, некоторые из которых вытекли. Возле сборок полевых транзисторов заметны следы сильного нагрева, что выражается в потемнении текстолита. Со стороны печатных дорожек обнаружен сгоревший SMD-предохранитель по линии питания инвертора подсветки.

Причина поломки проста: уменьшение эмиссии катодов ламп, а их в подсветке — четыре штуки, приводит к повышению тока через них, и, как следствие, — к перегреву транзисторных сборок, «качающих» повышающий трансформатор, питающий лампы. В результате теплового пробоя происходит короткое замыкание в одном или нескольких транзисторах, предохранитель в цепи питания инвертора перегорает. Микросхема-контроллер, что характерно, неисправностей не замечает. Тут уж остаётся только догадываться, знакомы ли проектировщики такой схемотехники с паяльником вообще, или же это — часть глобального заговора по преднамеренному устареванию техники.


Начинать ремонт следует с замены конденсаторов. Несмотря на то, что причиной поломки они и не являются, но по причине ухудшения фильтрации питающих напряжений могут приводить к нестабильной работе монитора и, возможно, — появлению помех на изображении. Поэтому меняем два конденсатора 1000мкФ 25В и три 200мкФ 25В на исправные с низким ESR . Вздувшиеся конденсаторы имеют значительную потерю ёмкости.

SMD-предохранитель меняем на похожий, с материнской платы компьютера, стоявший по цепям питания USB. На всякий случай следует выпаять высоковольтный трансформатор и проверить, нет ли следов перегрева на первичной обмотке. Если нет специальных приборов проверки трансформаторов на короткозамкнутые витки, то вторичные обмотки можно проверить измерителем индуктивности.

В данном инверторе стоят две сборки полевых транзисторов AOP605 (30В 7,5А 0,028 Ом), каждая из которых содержит пару транзисторов: один — n-типа и один — p-типа. В качестве замены разработчики рекомендуют использовать AOP604 или AP4511GD, обладающие аналогичными параметрами. Можно применить и другие современные сборки. Из двух сборок одна оказалась рабочей, а у другой был накоротко пробит транзистор p-типа. Найти ничего похожего не удалось, поэтому была применена показавшая хорошие результаты технология колхозинга , которая заключается в удалении у микросхемы выводов сгоревшей части и напаивании полевика SMD10P05 (50В, 10А, 0,28 Ом) навесным монтажом в качестве временного решения.

Для проверки работы инвертора были подключены внешние лампы подсветки, которые успешно зажглись. Электроника починена. К сожалению, найти лампы нужной длины не оказалось возможным. Светодиодные модули подсветки с Aliexpress недёшевы и имеют неравномерность подсветки в непосредственной близости от краёв экрана, а также искажают цвета. Плюс ко всему, их долго ждать. Так как данный монитор — «на запчасти», то решено, опять же, применить технологию адвансед колхозинга, которая заключается в применении ламп большей длины — на 2 сантиметра. К сожалению, в корпус такой экран уже не войдёт, поэтому следует пропилить четыре отверстия, в которые и лягут торчащие концы ламп. Снаружи эти отверстия можно заклеить непрозрачным материалом, чтобы свет не просачивался наружу.

Так как лампы большей длины имеют иные параметры, то на полной яркости у инвертора может срабатывать защита (неужели?), поэтому яркость не следует делать более 75%. На некоторых уровнях яркости в повышающем трансформаторе могут возникать магнитострикционные эффекты, появляющиеся в виде потрескивания и жужжания. Впрочем, у acer они возникают и у вполне исправных мониторов. Решение этой проблемы пока не найдено, кроме изменения уровня яркости в сторону уменьшения или увеличения.

Монитору acer AL1916W — без малого 10 лет, из которых он проработал не менее 7, после чего получил новую жизнь. На максимальном разрешении он имеет отличную чёткость изображения и может применяться с настольным рабочим компьютером. В идеале — следует заменить сборку полевиков на нормальную и установить лампы «родной» длины. Не следует забывать, что технология колхозинга, несмотря на свою универсальность и эффективность, — лишь временное решение.

Меняя лампы в дисплеях, следует избегать попадания пыли между слоями экрана. Если инвертор выгорел чуть менее, чем полностью, то его можно заменить

Моему монитору Acer X203H уже 8 лет, и вот последние пару месяцев начались с ним глюки. Это была задержка в запуске. Сначала загорался синий индикатор(On) следом оранжевый (ST-BY), монитор при этом не зажигался и так лампочка мигала и мигала. В общем монитор долго запускался. Это навело на мысли о неисправном БП, блок пытается запустится, но по каким то причинам тормозит. Скорей всего КЗ, подсохли кондеры, подумал я, ведь 8 лет срок не малый, конденсаторы следует каждые 5 менять!! Оставил до лучших времен, время не хватает катастрофически.

По началу задержка не напрягала, минутку можно подождать. Затем все дольше и дольше и в итоге монитор сегодня запустился через пол часа, плюс дрожит изображение! Что сорвало терпение в край. Бросив все дела принялся разбирать монитор, но не тут то было. Китайцы хитро скрыли винт, который всего один, и что бы добраться до него пришлось искать схему разборки.

О ремонте монитора Acer X203H по порядку
Первым делом надо снять колпачки со стойки и скрутить эту стойку.

Стойка крепится на четырех винтах. Под стойкой будет еще один винт, крепящий части корпуса. Он один там

С помощью плоской отвертки поддеваю крышку и добираюсь до LCD матрицы

Следующим шагом удобно положить матрицу с задней частью корпуса на стол, матрицей вниз. И поднимаю крышку. Все потроха монитора остаются на столе.

Снимаю 4 шлейфа
Этот Шлейф приклеен к матрице, осторожно!!

Эти шлейфа удобно сбоку поддеть отверткой

Шлейф идущий к кнопкам

Выкручиваю винты крепящие большую плату и обнаруживаю, что на плате два вздутых кондера 25В 1000мкФ. Значит я был прав.

Конденсаторы заменил на 1000мкФ 35В на всякий случай. Они оказались по длине немного больше, и что бы небыло случайного контакта фланца на корпус, место под кондеры на корпусе заклеил изолентой

НЕ понравились мне как то два подпаленных одноваттных резистора по 4.5МоМ, надо будет заменить их на двухватные. Так же к замене все оставшиеся конденсаторы, просто нечем было сейчас все заменить.

Вот эти резисторы

На этом ремонт окончен, все заработало как следует. Собирать все в обратной последовательности
Спасибо за внимание.
С ув. Admin-чек

Acer AL1916 — Обзор 2010 г.

Когда он был впервые выпущен, Acer AL1916 считался основным дисплеем. Но теперь отсутствие цифрового (DVI) входа и основных элементов управления ставит его в отставку. Тем не менее, изображения выглядят хорошо на этой модели с распродажами, и по той цене, за которую мы смогли купить ее (199,99 долларов после скидок), это хорошее соотношение цены и качества. Если вы готовы перейти на большой ЖК-монитор и не возражаете пожертвовать функциями, эта простая панель будет отвечать вашим требованиям.

Модель AL1916 отличается тонкой лицевой панелью и базовой черной отделкой.Откидная подставка поддерживает панель с разрешением 1280 на 1024, обеспечивая наклон на 20 градусов, но без регулировки высоты или поворота. Пять серебристых кнопок, расположенных вдоль нижнего края дисплея, чрезвычайно сложно идентифицировать, потому что их надписи «черное на черном». Только автоматическое управление — это горячая клавиша, при нажатии которой автоматически регулируются часы, фокус и положение изображения. Кнопка меню позволяет вручную регулировать цветовую температуру, яркость, фокусировку и другие параметры качества изображения с помощью интуитивно понятной системы экранного меню.

К сожалению, портов для подключения мало. На задней панели дисплея можно найти только аналоговый видеовход и разъем для кабеля питания. AL1916 имеет стандартную трехлетнюю гарантию на детали, ремонт и подсветку. Монитор поставляется с аналоговым видеокабелем и кратким руководством пользователя, а также вы получаете полное руководство пользователя на компакт-диске.

На изображениях из нашего набора для тестирования DisplayMate AL1916 показал среднюю производительность. Качество цвета в целом хорошее, цветовая шкала от темного к светлому была однородной.На экране не было никаких признаков высококонтрастных полос, хотя у него были проблемы с воспроизведением темных и светлых оттенков серого, что означает, что вы потеряете некоторую четкость теней и светов при просмотре высокодетализированных цифровых фотографий. Если вы тратите много времени на составление и чтение документов, вы оцените способность монитора четко отображать мелкие шрифты.

Я наблюдал прерывистое дрожание экрана и артефакты движения во время игры в Doom 3, которые я приписываю медленному времени отклика монитора 12 мс (от черного к белому). Просмотр DVD «Властелин колец: Возвращение короля » был, безусловно, приятным, но, опять же, в сценах с темным фоном появлялись артефакты. Тесты движения PC Magazine Motion также выявили смазывание движущихся изображений, особенно при переходах от серого к серому.

Acer AL1916 — хороший выбор, если вы ищете функциональный 19-дюймовый ЖК-монитор для общего использования дома и в офисе. Вы пожертвуете регулируемостью, портами A / V и высокой производительностью более дорогих дисплеев, но если вы просто хотите просматривать веб-сайты, отправлять электронную почту и выполнять другие базовые задачи, его цена составляет 200 долларов. трудно победить.

Посмотрите, как Acer AL1916 сравнивается с аналогичными дисплеями в нашей сравнительной таблице ЖК-дисплеев.

Больше обзоров дисплея:

Acer AL1916 19-дюймовый ЖК-монитор

Информация о предмете

Монитор Acer AL1916 идеально подходит для дома или офиса, работы или развлечений! Монитор — это электронный визуальный компьютерный дисплей, который включает в себя экран, схему и корпус, в котором эта схема заключена.

Характеристики

  • 19 «HD (1280 x 1024)
  • Антибликовое
  • Совместимость с VESA

Включено

  • Монитор Acer AL1916
  • Шнур питания

Не включено

Видео

Эти предметы были отремонтированы.Восстановленные предметы были очищены, протестированы и подтверждены как полностью работоспособные. ЖК-экраны класса C имеют умеренные царапины и дефекты на / на ЖК-панели. Экран полностью работоспособен, но при включении имеет заметные дефекты. Пластмассы / корпуса класса C достаточно изношены и могут иметь различные эстетические проблемы, такие как большие царапины, вмятины, сколы / сломанный пластик, изношенные углы и пожелтение.

UPC: 00099802175160

Технические характеристики

Размер экрана 19 дюймов
Максимальное разрешение 1280 x 1024
Соотношение сторон 5: 4
Поддержка цвета 16. 2 миллиона цветов
Яркость изображения 300 кд / м2
Коэффициент контрастности изображения 700: 1
Время отклика 5 мс
Частота обновления 60 Гц
Угол обзора по горизонтали 150
Угол обзора по вертикали 135
Порт (а) VGA 1
Порт (а) DVI 1
Регулировка подставки Наклон
Совместимость с VESA (настенное крепление) 100 x 100 мм

Политика возврата без хлопот и сертифицированная гарантия для ПК

Будьте уверены, если вы заказываете не те товары, модель вам не нравится или она больше не нужна, мы принимаем возврат без комиссии за возврат.Если вы хотите чего-то другого или просто кредита, мы вам поможем! Эта политика идет рука об руку с культурой нашей компании, направленной на максимальное удовлетворение потребностей клиентов.

Если вам нужна помощь в поиске другого продукта, наши замечательные сотрудники готовы помочь. Свяжитесь с нами для получения экспертной поддержки.

  • Товар (-ы) необходимо вернуть в течение 30 дней с даты выставления счета.
  • Товар (-ы) необходимо получить в исходном состоянии, желательно в той же упаковке.
  • Товар (ы) должен быть надежно упакован для безопасного возврата.
  • Покупатель несет ответственность за все транспортные расходы и страховку.

Доставка

  • Товары обычно отправляются в течение двух рабочих дней после оплаты. Если у вас срочный заказ или вам нужно доставить товар в субботу, позвоните по телефону, чтобы запросить более быструю доставку.
  • Все товары отправлены и доставлены в рабочие дни.
  • Предложение с фиксированной или бесплатной доставкой не распространяется на товары, отправленные на поддонах, пожалуйста, звоните, чтобы узнать цены на эти товары.Предложения по бесплатной доставке действуют только в континентальной части США.

Acer, AL1916W, Мониторы Acer, ЖК, TFT, Плоская панель, ЖК-телевизор, ЖК-телевизор, Компьютерный монитор, ЖК-монитор


На Acer AL1916W все больше и лучше. Дисплей с возможностью панорамного просмотра идеально подходит для просмотра фильмов в формате DVD — перенося вас из дома в небольшой кинотеатр. Вы также сможете отображать 2 полные страницы приложений Microsoft Office, рисовать в 3D, программировать ИТ, финансовые отчеты и пользоваться Интернетом.

Высокая яркость и контрастность
Высокая яркость дисплея AL1916W 300 кд / м2 и выдающаяся контрастность 700: 1 обеспечивают пользователям более яркое и превосходное изображение.


Офис и развлечения
Используйте AL1916W в качестве стандартного ЖК-монитора ПК с возможностью одновременного открытия двух рабочих приложений для удобного просмотра. Или просто подключитесь к компьютеру, чтобы смотреть новейшие DVD-фильмы с соотношением сторон 16:10 и широкоэкранной технологией просмотра. Соотношение сторон широкоформатных мониторов делает их подходящими для массовых программ и отличных развлечений, в то время как открытое пространство большого широкоформатного дисплея привлекает огромное внимание.

Функция автоматического масштабирования
В отличие от обычных жидкокристаллических дисплеев, Acer AL1916W поддерживает автоматическую настройку полноэкранного изображения независимо от установленного разрешения.

Plug and Play
Настроить AL1916W так же просто, как раз, два и три. Все, что требуется, — это подключить монитор напрямую к стандартному графическому порту. AL1916W не требует специального графического адаптера и совместим с современными видеокартами.

Спокойствие
С Acer в качестве вашего партнера вы получаете полную поддержку со стороны второго по величине производителя ПК в мире и лидера в области патентов и авторских прав в области информационных технологий. На все ЖК-мониторы Acer предоставляется трехлетняя гарантия. Пожизненная техническая поддержка доступна по горячей линии Acer с 8:00 до 19:00 с понедельника по пятницу, чтобы обеспечить вам полное спокойствие.

Fix Монитор Acer AL1916W | Блог Дэвида Инь

У меня есть ЖК-монитор Acer AL1916W. Я помню, когда купил. Но я считаю, что это больше шести лет. У меня есть еще два монитора. Один из них — Acer 1716B в начале 2006 года и Acer X223W в апреле 2009 года.Так что я приобрел Acer AL1916W между 2006 и 2009 годами. Эти три монитора хорошо работают уже много лет.

До последнего месяца у AL1916W была проблема. при нажатии на кнопку питания на нем отображается логотип ACER и отображается экран Windows, если компьютер включен. Всего несколько секунд, меньше 20 секунд, он черный. Кнопка включения зеленого цвета. Я знаю, что сигнал дисплея принимается монитором, иначе кнопка должна быть оранжевой.

И заодно проверяю проблему в гугле. Многие результаты относятся к проблеме с подсветкой. Некоторые очень четко указывают на вышедшие из строя конденсаторы.

Если я заменю его новым, мне, возможно, придется заплатить около 150 долларов, чтобы получить 19-дюймовый монитор со светодиодной подсветкой от разных производителей. Чтобы отремонтировать его самостоятельно, мне может потребоваться менее 10 долларов.

Хорошо, позвольте мне начать.

Я открываю заднюю часть монитора и снимаю металлическую крышку, а затем просматриваю онлайн-видео.

Запомнить порядок подключения проводов.

Платы IC.

Левая желтая плата предназначена для питания, правая зеленая плата — для сигналов.

Я сосредоточился на левой стороне. Мощность подсветки. Присмотритесь и проверьте конденсаторы.

Плата питания. Посмотрите на верхнюю часть этих конденсаторов.

Плоский верх и откидной верх имеют разный вид. Присмотримся хотя бы к конденсатору со всплывающей крышкой.

Всплывающее окно.

Совершенно очевидно, что верх немного выделяется. и крошечный черный предмет на нем. Вообще-то вроде протекает. Эти двое одного типа.

Я видел два конденсатора такого вида. Итак, я решил поменять эти два.Я пошел в магазин электроники. Купил пакет конденсаторов такого типа на пять. Около 2,00 долларов. Я также купил упаковку припоя без свинца, примерно за 3,25 доллара.

Это 220 мкФ / 25 В и 105 ℃. Я хорошо пользуюсь паяльником.

  • Снимите старые вышедшие из строя конденсаторы.
  • Установить новые конденсаторы.
Установить новые конденсаторы.

Последний шаг — поставить крышку и все на место. Подключите блок питания и подключите к ПК. Включить.

Все снова в норме.

Вот несколько фотографий, которые я сделал, внимательно изучив неисправные конденсаторы.

Посмотрите на темный слой поверх него. Посмотрите на его форму. Это выделяется.

И наконец, я хотел бы поделиться двумя документами, которые я искал и скачал. Сохраните его здесь для справки.

Acer AL1916W Руководство по обслуживанию

Модуль платы питания

— DAC-19M005 REV: 00A

Acer 1916w ????? Руководство пользователя 72dccc91 307c 48be b263 e1b089e3937b

Правила безопасности Примечание. Чтобы обеспечить вашу безопасность и продлить срок службы продукта, внимательно прочтите следующие правила безопасности

при первом использовании продукта.

Электробезопасность 

НЕ прикасайтесь к внутренней части дисплея. Только авторизованным и квалифицированным специалистам

разрешается открывать корпус ЖК-дисплея.

При подключении вилки к розетке держитесь только за вилку, а не за шнур питания.

Убедитесь, что руки сухие и не влажные.

Не подвергайте ЖК-дисплей воздействию дождя, воды или окружающей среды с высокой температурой или влажностью

, например на кухнях, возле бассейна, в любом месте

рядом с вазами с цветами и т. Д.)

Если ваш ЖК-дисплей работает ненормально, особенно при появлении дыма, шума или запаха,

немедленно выньте вилку и обратитесь к нашему авторизованному дилеру или в сервисный центр.

Безопасность при установке 

Не прикасайтесь к ЖК-дисплею пальцами или твердыми предметами, чтобы не поцарапать

и не оставить их. масляный осадок на поверхности дисплея

Устанавливайте ЖК-дисплей в месте с низким риском загрязнения пылью.Примите меры по обеспечению влагозащиты и вентиляции

для защиты ЖК-дисплея.

Не устанавливайте ЖК-дисплей рядом с источниками тепла, такими как кухонные столы, духовки, источники огня

или на солнце.

Установите ЖК-дисплей в таком месте, где дети не будут касаться его, чтобы избежать поражения электрическим током или

падения. Надежно закрепите ЖК-экран или при необходимости объясните детям правила безопасности.

При установке ЖК-дисплея или регулировке его угла следует обратить внимание на возможность загрузки

и выравнивание дисплея.

Безопасность при очистке Не распыляйте чистящее средство или воду непосредственно на ЖК-дисплей или его корпус.

При чистке ЖК-дисплея убедитесь, что жидкость не проникает внутрь

ЖК-дисплея или каких-либо принадлежностей.

Смочите чистую мягкую ткань без ворса водой, водой без аммиака или очищающим средством для стекол

без спирта, высушите ее гаечным ключом и аккуратно протрите поверхность ЖК-дисплея.

Рекомендуется использовать шелковую ткань, которая используется исключительно для очистки дисплея.

СПЕЦИАЛЬНЫЕ ЗАМЕЧАНИЯ ПО ЖК-МОНИТОРАМ

Следующие признаки являются нормальными для ЖК-монитора и не указывают на проблему.

ПРИМЕЧАНИЯ

 Из-за характера флуоресцентного света экран может мерцать при первом использовании. Выключите выключатель питания

, а затем включите его снова, чтобы убедиться, что мерцание исчезло.

 В зависимости от используемого рисунка рабочего стола яркость экрана может быть немного неравномерной.

 ЖК-экран имеет 99 эффективных пикселей.99% и более. Он может включать дефекты 0,01% или менее

, такие как отсутствующий пиксель или постоянно светящийся пиксель.

 Из-за особенностей ЖК-экрана может остаться остаточное изображение предыдущего экрана после

переключения изображения, когда одно и то же изображение отображается в течение нескольких часов. В этом случае экран

восстанавливается медленно, меняя изображение или выключая выключатель питания на несколько часов.

1

Скачать драйверы Acer AL1916W для Windows 10, 8.1, 7, Vista, XP

Главная & nbsp & nbsp »& nbsp & nbspAcer AL1916W

Воспользуйтесь ссылками на этой странице, чтобы загрузить последнюю версию драйверов Acer AL1916W. Все драйверы, доступные для загрузки, проверены антивирусной программой. Выберите версию, соответствующую операционной системе вашего компьютера, и нажмите кнопку загрузки.

Информация о системе

Ваша машина в настоящее время работает: Windows (обнаружение)

Acer AL1916W Скачать драйверы


  • Описание : сканирование вашей системы на наличие устаревших и отсутствующих драйверов
  • Версия файла : 8.5
  • Размер файла : 2.33M
  • Поддерживаемая ОС : Windows 10, Windows 8.1, Windows 7, Windows Vista, Windows XP

  • Версия драйвера : 1.00
  • Дата выпуска : 12. 12.2006
  • Размер файла : 651.65K
  • Поддерживаемая ОС : Windows 10 32 и 64 бит, Windows 8.1 32 и 64 бит, Windows 7 32 и 64 бит, Windows Vista 32 и 64 бит, Windows XP

Пожалуйста, введите проверочный код, затем нажмите кнопку загрузки.


  • Версия драйвера : 1.0
  • Дата выпуска : 2006-10-20
  • Размер файла : 59.31K
  • Поддерживаемая ОС : Windows 10 32 и 64 бит, Windows 8.1 32 и 64 бит, Windows 7 32 и 64 бит, Windows Vista 32 и 64 бит, Windows XP

Пожалуйста, введите проверочный код, затем нажмите кнопку загрузки.


  • Версия драйвера : 6.1.7600.16385
  • Дата выпуска : 2006-06-21
  • Размер файла : 350.69K
  • Поддерживаемая ОС : Windows 7 32bit

Пожалуйста, введите проверочный код, затем нажмите кнопку загрузки.


  • Версия драйвера : 6.1.7600.16385
  • Дата выпуска : 2006-06-21
  • Размер файла : 356.32 К
  • Поддерживаемая ОС : Windows 7 64-разрядная

Пожалуйста, введите проверочный код, затем нажмите кнопку загрузки.


Acer AL1916W A (третья версия)

28.07.2015 Размещено в: Статьи

Введение

Я уже отремонтировал две разные версии 19-дюймового широкоформатного монитора Acer AL1916W (и еще пару нешироких версий).Вот и третья версия. Внешне это все тот же монитор с соотношением сторон 16:10 с разрешением 1440 × 900 и временем отклика 8 мс при контрастности 500: 1. Другими словами, в этой модели в целом всегда используется идентичная TN-панель. Суффикс «A» обозначает только аналоговую версию, а «s» обозначает серебристый цвет.

Этот был полностью произведен в Китае еще в 2007 году, и, если я правильно помню, его симптомом является то, что не включается подсветка. Он утверждает, что на задней панели есть десятки различных отраслевых сертификатов, но, несмотря на все сертификаты, это устройство все равно вышло из строя (упало замертво, как муха), как и все остальные. Так что давайте взломать его! Процедура в основном такая же, как и в других версиях AL1916W. Во-первых, снимаем пластиковую крышку над креплениями подставки.

Далее откручиваем четыре винта, которыми крепятся крепления. В большинстве случаев в нижней части задней части находится три винта, после их удаления корпус можно отделить пластиковым швом вокруг корпуса.Затем мы отсоединяем плоский гибкий кабель от платы кнопки меню. Обратите внимание на винт посередине — он почти всегда присутствует на широких дисплеях Acer (но обычно не на мониторах с соотношением сторон 5: 4, поскольку они уже). Этот винт предназначен для защиты от нажатия кнопок.

Затем нам нужно снять металлический корпус — это одна из самых прочных моделей, поэтому все она скреплена винтами, а не просто заключена в пластиковый корпус, как это принято на недорогих мониторах.

Станьте первым комментатором

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
